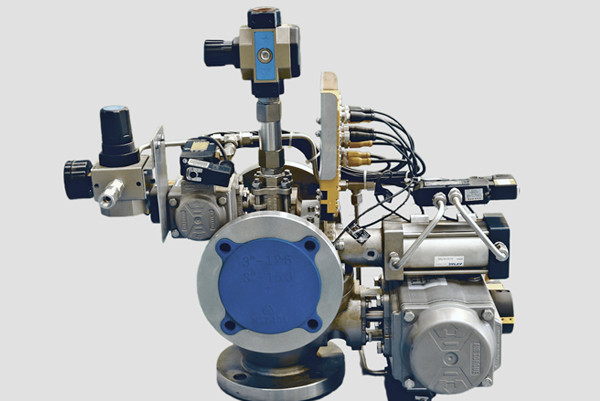

La grande intégrale de rapport de robinet à tournant sphérique de Piggable bride approbation d'OIN 3A

Grandes incidences - PRÉCAUTION de lancement - valve de BJVP Pigging

Aperçu :

LANCEMENT
Avant d'ouvrir toutes les garnitures ou enlever la fermeture assurez-vous que la boule est en position de fermeture. La tige et/ou la poignée peuvent être utilisées pour indiquer la position de trou de boule. La valve sera identifiée par un X, placé sur la bride, pour indiquer la position d'attrapeur/récepteur.

La PRÉCAUTION doit être employée en ouvrant toutes les garnitures ou la fermeture. La ventilation des gaz ou le vidange de la valve peut être dangereux, vérifier et suivre pour indisposer local, l'état et les règlements fédéraux avant la ventilation. Employez les mesures de sécurité appropriées et les procédures de HSE. Ouvrez toutes les garnitures de conduit lentement et assurez-vous qu'elles sont dirigées à partir de votre corps ou visage.

Paramètres :

Caractéristiques :

• Trou surdimensionné d'entrée pour accepter les porcs gonflés
• Trous de conduit de chapeau d'entrée pour fournir la libération positive de la pression emprisonnée avant le retrait.
• Connexions de clapet de purge (1/2 » TNP) pour faciliter un choix entre la ventilation et le vidange
• Brides intégrales
• Magasin facile/maintenance sur le terrain.
• Les pièces de rechange et les kits de joint sont facilement disponibles
• Le plat d'arrêt positif est facilement replacé 90 degrés sur la tige de fonctionnement pour adapter au sens d'écoulement.
• La tige de fonctionnement est facilement marquée pour vérifier la position de la boule
• Les crochets de chapeau s'assurent que des porcs sont entièrement insérés dans la cavité de boule éliminant lier en tournant la valve                                           * - l'autre norme disponible sur demande.

Avantages :

Il y a plusieurs avantages de pigging des valves au-dessus des lanceurs et des récepteurs de style du baril par convention fabriqués. L'empreinte de pas a exigé pour adapter à une valve pigging est considérablement moins que le lanceur de style du baril. En fonction simpliste car vous actionnez maintenant un robinet à tournant sphérique simple de quart de tour au lieu des nombreuses valves qui sont associées au style de baril.

La sécurité est augmentée par les caractéristiques inhérentes et la redondance intégrée aussi bien que le nombre réduit d'étapes pour effectuer l'opération pigging. Vous également ne serez pas alignée en du feu pour une situation de projectile avec le porc. La valve pigging est favorable à l'environnement si vous mettez à l'air libre pendant que le volume de médias peut être réduit par jusqu'à 91 pour cent.

L'entretien est simplifié avec une réduction substantielle du nombre de valves et de la taille globale de la configuration. La valve pigging d'Argus est largement acceptée par les producteurs juniors, intermédiaires, et importants de pétrole et de gaz autour du monde.
