Norme de pression de la norme ANSI 150 de valves de Piggable d'acier de conception modulaire

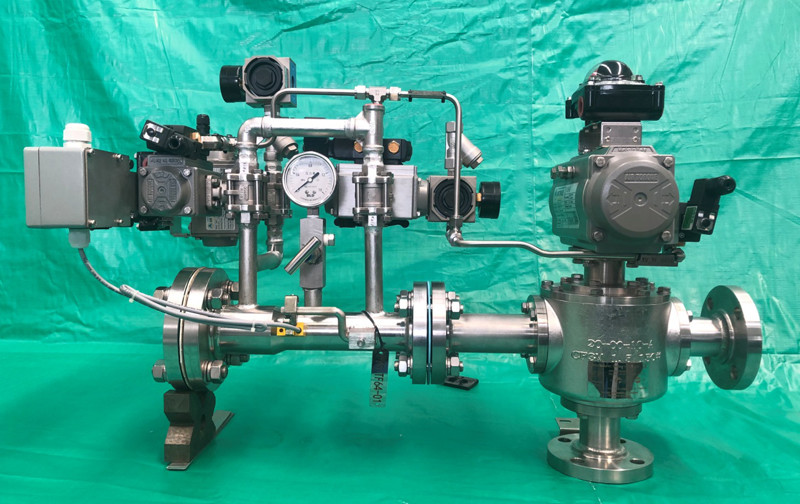

Corps en acier de Piggable - conception modulaire - valve de BJVP Pigging

Aperçu :

Les valves de Piggable sont des instruments conçus pour ajouter ou enlever le produit d'une ligne piggable, acheminement des produits direct à la destination correcte, et commandent le mouvement des porcs qui nettoient la ligne après que le transfert soit complet. Les séries de BJVP HLDV/ILDV de valves piggable combinent un corps piggable d'acier inoxydable avec un robinet à tournant sphérique encastré particulièrement conçu pour insérer ou enlever le produit de la ligne pigged. Des accessoires pour commander pigging tel que des bouchons de porc, des détecteurs de porc, et l'entrée d'air/collecteurs d'échappement pigging sont solidement montés au corps piggable. La conception en résultant est modulaire pour couvrir une grande variété d'opérations pigging tout en utilisant les composants communs pour la facilité de l'entretien.

Paramètres :

Caractéristiques :

• Trou surdimensionné d'entrée pour accepter les porcs gonflés
• Trous de conduit de chapeau d'entrée pour fournir la libération positive de la pression emprisonnée avant le retrait.
• Connexions de clapet de purge (1/2 » TNP) pour faciliter un choix entre la ventilation et le vidange
• Brides intégrales
• Magasin facile/maintenance sur le terrain.
• Les pièces de rechange et les kits de joint sont facilement disponibles
• Le plat d'arrêt positif est facilement replacé 90 degrés sur la tige de fonctionnement pour adapter au sens d'écoulement.
• La tige de fonctionnement est facilement marquée pour vérifier la position de la boule
• Les crochets de chapeau s'assurent que des porcs sont entièrement insérés dans la cavité de boule éliminant lier en tournant la valve                                           * - l'autre norme disponible sur demande.

Avantages :

Il y a plusieurs avantages de pigging des valves au-dessus des lanceurs et des récepteurs de style du baril par convention fabriqués. L'empreinte de pas a exigé pour adapter à une valve pigging est considérablement moins que le lanceur de style du baril. En fonction simpliste car vous actionnez maintenant un robinet à tournant sphérique simple de quart de tour au lieu des nombreuses valves qui sont associées au style de baril.

La sécurité est augmentée par les caractéristiques inhérentes et la redondance intégrée aussi bien que le nombre réduit d'étapes pour effectuer l'opération pigging. Vous également ne serez pas alignée en du feu pour une situation de projectile avec le porc. La valve pigging est favorable à l'environnement si vous mettez à l'air libre pendant que le volume de médias peut être réduit par jusqu'à 91 pour cent.

L'entretien est simplifié avec une réduction substantielle du nombre de valves et de la taille globale de la configuration. La valve pigging d'Argus est largement acceptée par les producteurs juniors, intermédiaires, et importants de pétrole et de gaz autour du monde.

Images :
